PCL82/16A8cspp 完成

クロストーク特性の改善が出来たのでPCL82/16A8csppアンプが完成と言う事にしました。


ドライバー基板は出力トランスの下に取り付けていますので、トランスの配線との距離がかなり近くなっております。


シールド板は１．５ｍｍのアルミ板です、スペーサーで間隔を確保しています。


シールド板は一応低圧電源基板にも付けておきました。


対策後の特性は対策前より５ｄＢほど良くなりました。

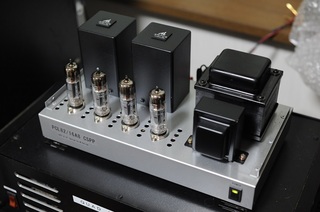

テプラを張ったのでそれらしい外観になりました。


チョークコイルが少し大きい感じなので、少し不満なのですがボンネットをかぶせれば気にならないｗ


スピーカー端子がちょいと大きすぎたかも〜

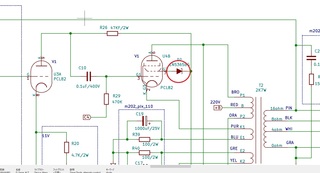

回路は基本同じですが、配線の引き回しと位相補正コンデンサを修正したので特性を確認しました。


１W時の周波数特性です。

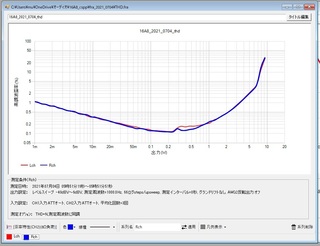

歪特性です、チャンネルや周波数による変化が少ないのは基板化の効果？


インピーダンス特性です以前とほとんど同じ感じです。


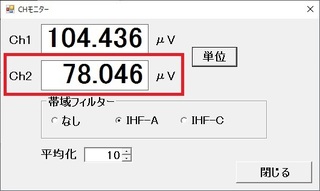

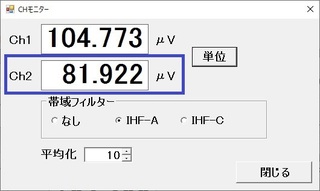

真空管アンプでも小出力なので、オーデイオシステムの消費電力が１００W以下となり、常用している半導体アンプと同じくらいなので、今年は夏でも球アンプが使えます。

プチ特性改善

音質的にはなんの不満も無いのですが、特性的にはまだ改善の余地がありそうなのでちょいと修正をしてみました。


B電圧を高くして最大出力７Ｗとしました〜出力が１W増えてもなんのメリットも無いのですが、トランスの定格が７Wなのに最大出力６Wでは１W損した気分になるのでねｗ

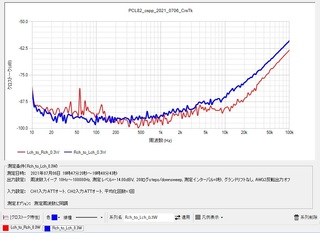

クロストークが20KHZで４０ｄBぐらいだったのを配線の取り回しを修正して５０ｄBまで下げまして２０HZ〜２０KHZで―５０ｄB以下となりました、基板とトランスの配線との距離が近いのは気なっていたのですがやはり距離が近すぎる様です、最終的にはシールド板を追加して更なる改善をしたいですね。

アンプをいじると必ずやって来て邪魔をする我が家の猫ちゃん

先月で満２０歳になったミミちゃんです。

CSPPの音が出ました

配線が終わり、各部の電圧チェックで基板のパターンミス（フットパターンの間違い）を発見！パターンを修正した基板が週末に届いたので早速組み立て動作テス開始〜無事音が出ました。


外側はこんな感じ11BM8_ULｐｐとほとんど同じ。


内部はこんな感じで、基板化したので11BM8_ULppに比べてスッキリしてます。


電源部は高圧部と低圧部で分けてあります。


ドライバー部です、ジャンパー修正でも対応できたのですがカッコ悪いので作り直しました。


アンプ回路はFETの差動アンプ＋三極部でブートストラップ方式のドライブ段＋5極部でCSPP出力段となります。


電源回路です、低圧部のレギュレータはTO-92タイプで十分なのすが入手製関係で無駄に大きいTO-220ｗ


出力段のバイアスは個別で設定可能にしています。

バイアス調整して音出し開始〜透明感のある柔らかい音が出ました〜私はやっぱりCSPPアンプが好き♪音を聞けば特に問題がなのは明らかなのですが、一応は特性を測っておきます。


１Ｗ時のF特性です、とても素直なカーブに仕上がります、さすがARITO's Audio Lab製のcspp専用の2K7Wトランスですね。


歪特性です、特性が測定周波数100HZ,1KHZ,10KHZとほとんど同じなので１KHZだけで十分です、最大出力は6Wぐらいでしょうか、クリップする直前に一度下がるという特徴的な歪カーブですが、音質な問題が無いので気にしない事にします。


インピーダンス特性は1Ω以下と十分な値です。


入出力特性です、予定通り１Vでフルパワーが出ます。

なんとか夏になる前に完成することが出来て良かったです、夏は真空管アンプの出番が減りますがこのアンプは真空管アンプにしては省エネなので今年の夏は活躍しそうです。
