2018年04月22日

ネットワークプレーヤー完成

ラズパイを使ったネットワークプレーヤーが完成。

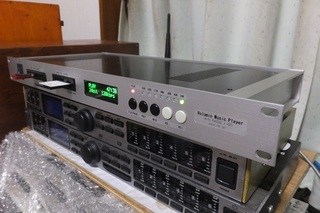

操作SWはPLAY/PAUSE,NEXT,PREV,VOL+,VOL-の5ボタン、LEDは再生中と周波数44K〜192K、OLEDはVolumioの操作画面と同じに緑色としました。

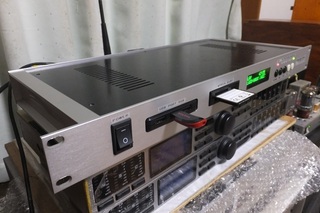

対応メディアはCF、SD、ミニSD、マイクロSDの4種類、3ポートのUSBハブでUSBメモリに対応します。

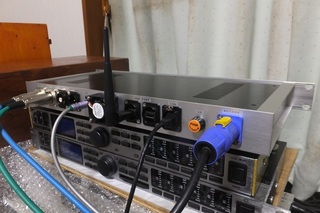

電源はすぐに外れるインレットでは無くパワコンを使用、LANコネクタ、USBコネクタはノイトリックを使用、WifiアダプタはUSBポートに繋いでアンテナをケースの外に出します、USB−HDDもリアパネルのUSBポートに接続します。

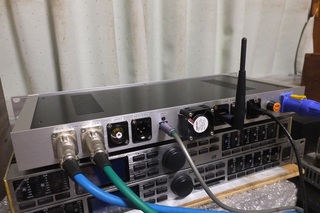

ケースファンは40mmですが電圧を下げても回転音が大きいので要交換かな、デジタル信号はAES/EBUと光、RCAはそのうちに追加するSPDIF用、アナログ信号はトランス使用のバランス出力です。

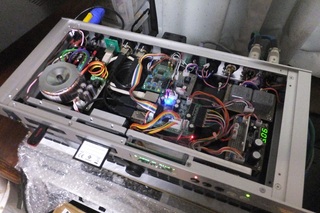

内部は結構込み合っています、電源のヒートシンクがちょっと小さかったの結構高温になりますのでサイズを変更したいです。
posted by Masa at 23:29| Comment(4) | PCオーディオ

2018年04月21日

ケース加工完了

ケース底板の穴加工が終わり、タカチの1Uラックケースにすべての部品を収める事が出来ました。

高さ制限をギリギリクリア、天板との隙間は一番少ない所で約0.5mm!

電源トランスはRS製30VAトロイダルです、通常の取り付け金具では1Uには取り付け不可能です。

専用スペーサーを作り高さ制限を余裕でクリア〜無駄に手間かけてますw
posted by Masa at 13:04| Comment(0) | PCオーディオ

2018年04月11日

リアパネル

ラズパイ・ネットワークプレーヤーの製作はなかなか進みませんね〜
原因はタカチの1Uラックケースに入れようなんて考えるからなのですがねw
タカチの1Uラックケースのリアパネルの加工が完了しました、残すは
一番面倒なフロントパネルの加工ですがさて上手く出来るかな・・・
