平衡型１７ＪＺ８ｃｓｐｐ特性改善

完成してから毎日使っていて音質的には問題ないのですが、全域用アンプとしてやはりパワー不足を感じるのでもう少し出力がＵＰしたいのと周波数特性も改善の余地があるので回路変更で対応しました。


出力はバイアス方式を固定バイアスに改造して対応しｆ特はＮＦＢ回路の変更で対応しました。

改造の結果,最大出力が５ｗに、f特は25HZ〜27KHZ,3W,-0.5dBとなりました。

平衡型１７ＪＺ８ Csppアンプ完成

平衡型１７ＪＺ８ｃｓｐｐアンプがようやく実用レベルまで辿りつきました。

今回は前作の５８８１ｃｓｐｐで気になっていた高域特性を改善すると言う目的で初段をカスコードアンプにしたり、整流管を使ったり、ＡＣラインでのヒーター点灯とか初めて挑戦する内容が多くて完成まで結構トラブルに見舞われましたが、なんとか実用レベルにはなりました。

<
回路は初段のＦＥＴ+ＴＲのカスコードと３極部を直結した３段構成の平衡型ＣＳＰＰアンプです、ドライブ段はブートストラップを利用して出力段を駆動しているので高いＢ電源は必要ありません。

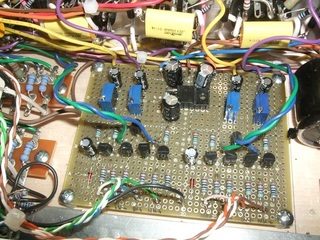

初段のアンプは基板に実装してコンパクトにしました。


入力セレクタやアッテネータ周りやトランス周りは配線が多いのでごちゃちゃです。


初めての真空管利用の電源部です、Ｂ電圧がゆっくり上がって行くとなんだか嬉しくなってしまいますが、整流管はもう良いかな〜、だって熱いし、電圧ドロップが大きいし・・・

肝心の音ですが中・高域はＣＳＰＰらしくクリアな音で前作の５８８１ｃｓｐｐと同じ傾向の音なのでこれで安心してＣＳＰＰでマルチを組めそうです、本来は高域用なので低域は重要ではないのですが、全域用アンプとして見ると低域の音質に少し物足りなさを感じます、出力が約４．５Ｗなので能率の低いＳＰでは大きい音を出すと簡単にクリップしてしまうので全域用に使うはちょいとパワーが足りない感じですが4.5Ｗのアンプにしてはなかなかシッカリした低音が出ていると思います、しかし電源に余裕が無いのが原因かもしれませんが５８８１に比べると、なんとなく弱い感じがします音の大きさは同じでも重心が少し高い感じの腰高な低音で物足りなさを少し感じてしまいます、しかしあくまで５８８１ＣＳＰＰと比較した場合の話なのでして今回のアンプが悪いと言う訳ではありません、ちなみに過去に作った同程度の出力のDEPPアンプに比べると格段に今回のアンプの低域は良いです。

とりあえず音が出ました

17JZ8 csppアンプからなんとか音が出ました〜

配線ミスでB電圧が半分しか上がらないとか、回路ミスで出力が全然出ないとかの大きなトラブルがありまして今回のアンプはなかなか難産でした、しかもまだ残留ノイズが1ｍVとか高域が２０Kまでしか伸びないとかの問題があるのでまだまだ先が長そうです。
