2019年11月12日

11BM8_ULPP 設計完了

なかなか時間が作れず進まない11BM8アンプですが、やっとケースの設計が終わりました。
出力トランスを初めて見たときはずいぶん背高ノッポの印象でしたが、スリムなMT管の11BM8と組み合わせると
なかなか良い感じです。

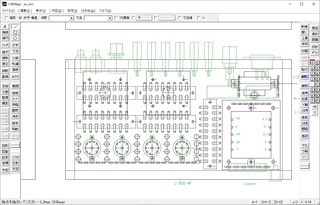

ケースは予定通りのリードのMK-300としました、ケース上の部品サイズは小さいのですが内部の配線を平ラグを利用する事にしたので結構レイアウトで悩んでしまいました。
小型アンプとは言えPPアンプなので、内部は結構な混み合い具合です、やはり小型化するには基板化がいいみたですね。

アンプ部の回路はこんな感じになりました、11BM8を210V/22mAと少し軽い動作とし長期間の安定動作を狙います、パワーは3Wも出れば十分と考えます。

電源トランスはゼネラルトランスのPMC-130Mとして、いつか6BM8が手に入った時に簡単に変更出来る仕様にしてみました。

次のステップはケース加工なのですが板厚が1mmと薄いので上手く加工が出来るかちょいと心配だな。
