2019年07月19日

ネットワークプレーヤー

AIスピーカー導入で我が家の音楽再生システムの再構築を開始〜
まずは、HEOS対応のネットワークプレーヤーを導入です。

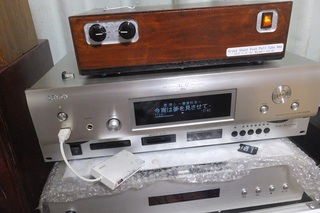

デノン製のDNP-800NEと言うエントリークラスのネットワークプレーヤーです。

まずは、蓋を開けて中身をチエック〜
デジタル物なので中はスカスカ〜ケースはプリキ缶みたいw

DACはPCM1795

DAIはPCM9211

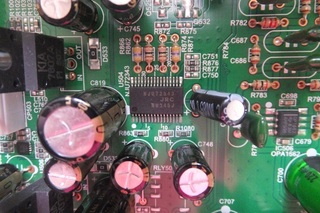

デジタルヴォリュームはNJU72743

LPFはOPA1662

バッファはNJM8068

さすがメーカー製のプレーヤーです、ラズパイプレーヤーと比べると使い勝手が格段に良いです、しかしケースの作りがとってもチープで参りました、そのうちにケースを製作して中身を移植しましょうかね。
posted by Masa at 01:29| Comment(0) | 日記

2019年07月07日

AIスピーカーにアンプを接続〜

内蔵スピーカーの音質がイマイチなので、外部スピーカー接続してラジオとしては十分実用的な音質になったAIスピーカーですが、更に音質を向上させるべく外部アンプを接続してみました。

外部スピーカー端子に10Ω:600Ωのトランスを接続して平衡信号にしてから真空管アンプに入れ6インチ2Wayスピ―カーを駆動しました。

実験の結果、AmazonMusicを聴いた時に気になっていた、圧縮音源特有の高域の違和は改善されませんでしたので、常用の音楽プレーヤーとして利用はちょいと無理かな、今回は外部スピーカー端子での接続でしたが、そのうちにBluetoothレシバーを試してみよう。


posted by Masa at 00:27| Comment(0) | 日記

2019年07月04日

AIスピーカーのノイズ対策

echo show 5のノイズ対策として外部出力端子にローパスフィルターを付けてみました。
本体を乗せる事が出来る様にタカチの小さいケースに入れました。

フィルターは2次のLCフィルターなのでコイルとコンデンサだけ。

LPFのカットオフは音楽ソースがAmazonMusicの再生のみなので、20kHZとしました。

シンプルなノイズフィルターでも効果は結構ある様でして、うちの奥さん聴きやすくなったと喜んでくれました、音は良いけど、スピーカーの大きさが大きいよね〜と一言、うっ、そのうちに小さくしますw

posted by Masa at 13:58| Comment(0) | 日記
